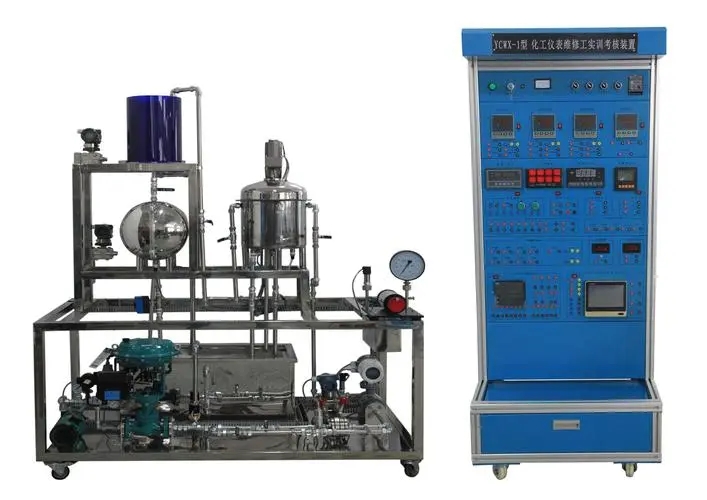

ZYEP-08B型化工仪表维修工竞技实训装置

一、概述
仪器仪表维修工实训装置需以《化工仪表维修工职业标准》、《自动化仪表安装工质量检验评定标准》为依据，根据《自动化仪表安装工质量检验评定标准》为依据《热工测量参数及仪表》、《热工仪表及自动装置》、《热工测量》、《热工过程自动调节》、《热力过程自动化》、《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《过程控制》等课程的配套实践课，兼顾大型企业培训技术人才的需求及中、小企业提高仪表工素质的需要而建设。
实训范围及内容：核电、军工、化工、石油、冶金、制药、电力、轻工纺织等行业生产过程自动化仪表等相关专业技术工种，生产过程自动化仪表等相关专业的化工仪表维修工、热工仪表维修工、化工分析仪表维修工的常用基础知识、常用图形符号与仪表安装、常用仪器与工具、自动检测传感器及仪表、过程分析仪、显示仪表、执行器、安全仪表系统、调节控制装置和过程控制系统等技能实训，自动化仪表安装工的接线及安装测试规范。自动控制技术及电气自动化等专业当前企业常用的有关仪表维修等知识培训。
培养目标：以 “掌握必用知识，面向一线岗位工种”为出发点。理论知识以够用、适用为度，并尽量以理论实践相结合的形式给出，以典型知识点或仪表引导相关知识。针对于仪表维修工岗位技能的培养，侧重技术工人在本岗位的实际需要，注重维修工实际操作技能的有关知识，突出技能的形成与提高突出，实际操作能力，突出“面向实践技能”的特点。
实训装置既要能够掌握有关化工仪表及自动化的基本知识，对有关仪表的安装、调试/校验及使用能掌握，并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识，即可面向核电、军工项目，又可面向火电厂、热电厂、化工、冶金等行业的大、中型企业，从事热工仪表及自动装置的安装、维护与调试、工业自动化仪表维修及计算机控制系统的操作及维护等工作。

二、设备功能
1、流程工业自动化系统中一次检测传感执行器的拆装及使用操作实验。
2、流程工业自动化系统中二次仪表的认识及使用操作实验。
3、流程工业自动化系统中简单控制系统的组成及认识及使用操作实验。
4、能实现典型连锁实验。
5、通过对自动化仪表自动控制实训对象系统配套的体现企业过程自动化广泛采用的典型控制硬件系统、控制软件的使用操作。了解掌握现代控制系统的体系及方法。
6、可对压力仪表进行校验维修与校验培训。
7、可对温度仪表进行维修和培训。
8、可对气动薄膜控制阀进行拆装与调校培训。
三、实验装置要求
装置需采用开放式设计，将检测传感执行装置和二次仪表有机融合为一个系统，便以受训人员在线和离线的仪表安装、接线、校验，接线方式需采用开放式端子排方式。配套的检测传感装置既能离线测试及校验，又能在线组成系测试及校验统；检测传感装置安装方式需便以拆装。
1、布局情景性：实验平台按仪表控制屏式样加装相关盘装仪表，配合现场仪表与现场信号装置。
2、操作灵活与开放性：各类信号源、仪表无固定线路连接，实验中根据实验项目、目的，按实际要求选用、连接。
3、实验工程性：各类信号源、仪表均由端子排引线，实验中通过端子接线形式构建所需装置、线路及信号回路。
4、实验项目及内容多样性：实验设备包括显示、控制、操作、执行、变送、测量、安全及报警等多种类仪表。
5、实验安全性：装置具有接地保护、漏电保护（漏电保护空气开关、电压型漏电保护器、电流型漏电保护器）功能，安全性符合相关的国标标准。
四、配置清单
