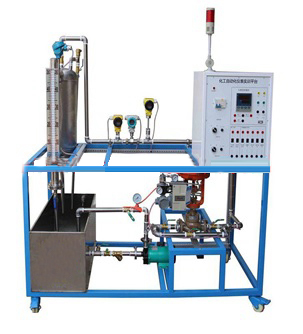

ZYPCS-1C型化工自动化仪表实训平台

一、概述
1、化工自动化仪表实训平台应具有典型化工和典型热I自动化仪表相结合的特点,与工厂过程控制及热工自动化仪表自动化控制的结合,贴进现场模式。
2、传感器的二次测量仪表使用航空电缆连接,方便在现场进行各项操作。
3、可实现对电力行业的各种仪表以及常用热工参数的检测、测量,并且进行相关的校验,对仪表有更深入的认识。
4、对象所有部件均为不锈钢材料,各器件的配置均要求开放性好。
5、化工自动化仪表实训平台实验装置是模仿现代工业生产过程中常见的物理量,诸如温度、压力、流量、液位等参数,对其进行测量、控制,分析过程参数变化特性,研究过程控制规律(如PID控制)的教学实验设备,实验装置选用智能化的工业用仪器仪表,接近工业实际,使用安全,运行稳定,维护简单,性价比优越。本装置集合多种控制方式,再现实际工业现场使用的控制手段,采用声光报警系统,并提供用户更友好的二次开发接口。可满足“自动调节原理”,“过程控制”,“控制仪表”,“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求;可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
二、化工自动化仪表实训平台系统技术参数:
1.工作电源:单相三线 220V±5% 50Hz;
2. 整机容量 lt;5KVA
3.控制信号:电压0~5V;电流4~20MA;
4.外形尺寸约:1520mm×730mm×800mm

三、配置清单

序号 名 称 规格、参数 数量
1. 实训平台 实训对象台架全部采用3030方钢型材框架 1套
2. 控制箱 化工自动化仪表实训平台提供实验所需的单相AC220V电源,总电源由带漏电保护的空气开关控制,安全性符合国际标准。通过启停控制按钮,使强电系统的操作更为安全方便。 1套
3. 控制对象 不锈钢模拟锅炉1套 由模拟锅炉、加热环、Pt100、温度变送器组成,加热箱内无水断电保护装置,也防止温度干烧。
储水箱装置1套 其中储水箱底部装有出水阀,水箱需要更换水时,把出水阀打开将水直接排出。
1套
4. 气动薄膜调节阀 型式:直通单座球型阀;公称通径: 20mm ;公称压力:PN1.6MPa
材料:ZG230-450衬F46 ;工作温度:-40~180℃ ;压盖型式:螺栓压紧式;输入电流4-20mADC
1只
5. 静音空压机 静音无油小型空气压缩机,550W/8L/220V 1台
6. 磁翻板液位传感器 0.5米,输出信号:4-20mADC; 1套
7. 单相磁力
无泄漏,低噪音,单相 220VAC,90W。
声音比较小,有利于实验室保持安静,工作的稳定性非常好。
1台
8. 温控调压模块+散热器 全隔离单相交流可控硅调压模块;控制信号:4-20mADC。 1套
9. 加热环 功率:1000W,220VAC。
具有防干烧保护功能
1只
10. 压力变送器 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度;输出信号:选4-20mADC(二线制); 1只
11. Pt100温度传感器及温度变送器 Pt100:A级;温度变送器:0.5级精度,0-100℃。 1套
12. 涡轮流量计及流量变送器 (1)量程:0.7-7m3/h;(2)输出信号:4-20mADC;(3)精度:0.5级。 1套
13. 智能仪表控制系统 AI 808P智能仪表 1台
14. 手阀 DN20 6只
15. 配有24v直流稳压电源 提供直流24V电源 1只
16. 护套自锁连接导线及配件 ——
