ZYTJS-1几何体实测绘图训练装置

一、整体要求

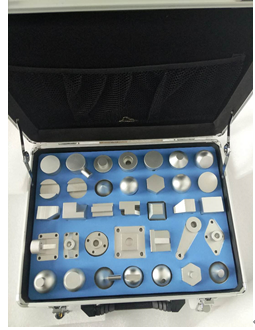

采用工业级铝合金箱式结构，典型零件内嵌于箱体内部，每个零件及工量具均配置定位座板，定位座板一次成型，坚固耐用，定位座板刻有零件及工量具的形状和名称（投标文件要求提供几何体实测绘图训练装置定位板的实物照片），整体尺寸不小于400mm×300mm×100mm。
二、零件配置要求
1.组合几何体（35 件/套），基本几何体（6） 叠加几何体（6）减式几何体（8） 综合几何体（6）斜切几何体（4） 相贯几何体（5），采用金属材质加工而成，常温常态下防锈蚀，加工精度不低于0.01级。
2.实验指导书需包含第一节 几何体简介，第二节 几何体立体绘图，第三节 平面几何体三维投影绘图，第四节 斜切几何体三维投影绘图，第五节 相贯几何体三维投影绘图
