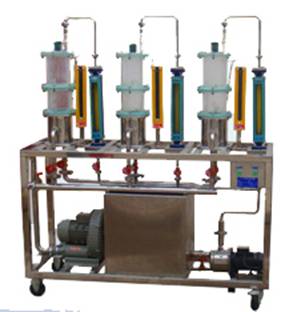

ZYYL-10冷模塔实验装置

概述：
1、观察板式塔各类型塔板（筛板塔、泡罩塔、舌型板和浮阀塔）的结构，比较各塔板上的气液接触状况；
2、研究板式塔的极限操作状态，测定各塔板流体力学性能（板压降、液泛、雾沫夹带、漏液量）。
主要配置：
供水箱、水泵、风机、筛板塔、泡罩塔、浮阀塔、压差计、流量计、管路、阀门、试验台架及电控箱等。
技术参数：
1、供水箱：不锈钢材质或优质防锈PVC材质，容积约30L。
2、水泵：微型家用增压泵，功率：120W。
3、风机：转速2800 r/min，风量450 m3/h，风压120mmH2O，效率66％，功率250w，工作电压220V，风量可调范围0－600 m3/h。
4、塔体：φ150×500mm，透明有机玻璃材质，便于观察塔板上流体力学性能现象，进行塔板的研究和开发，筛板塔、泡罩塔、浮阀塔均为透明有机玻璃精制而成。
5、流量计：玻璃转子液体流量计，对塔顶进液量精确控制。
6、压差计：600mm玻璃U型压差计，对各塔板塔压降的测量。
7、实验台架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
8、外型尺寸：1200 ×550 ×1600mm。
