ZYQC-XNY-05混合动力汽车动力系统总成
一、功能简介
1.采用丰田普锐斯发动机总成(易于拆装)，组装在专用发动机拆装翻转架上。
2.采用减速翻转机构，可使发动机任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
3.底部放置大面积接油盘，便于小零件或螺丝的集中存放。
4.拆装翻转架采用高强度的钢结构焊接，表面经喷涂工艺处理，底部带有自锁脚轮装置，可移动式，方便教学。
二．技术规格
设备外形：1000×600×1100mm (长×宽×高)
颜色：7032
钢管：40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
脚轮：60mm×50mm(直径×宽度)
脚轮支撑：1.0T
减速机：MOPA70；1：70
三、基本配置(每台)
序号 | 名称 | 规格型号 | 单位 | 数量 |
1 | 电控汽油发动机总成 | 油电混合动力发动机,丰田普锐斯 | 套 | 1 |
2 | 拆装翻转架(带自锁脚轮装置，带立柱钢管200*200*5mm) | 950×680×850mm(长×宽×高) | 台 | 1 |
3 | 大面积接油盆 | 660×590×35mm(长×宽×深) | 个 | 1 |
4 | 减速机构（带摇手盘等附件） | 套 | 1 |

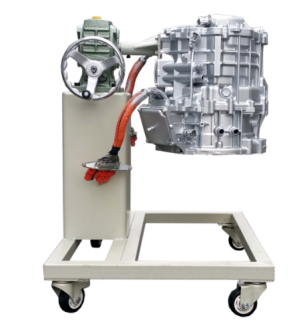

油电混合动力变速器拆装实训台
一、功能特点
1.采用 （丰田普锐斯） 油电混合动力汽车变速器总成(易于拆装)，组装在专用变速器拆装翻转架上。
2.采用减速翻转机构，可使变速器任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
3.底部放置大面积接油盘，便于小零件或螺丝的集中存放。
4.拆装翻转架采用高强度的钢结构焊接，表面经喷涂工艺处理，底部带有自锁脚轮装置，可移动式，方便教学。
二．技术规格
1.设备外形：1000×600×1100mm (长×宽×高)；
2.颜色：7032；
3.钢管：40*40*3mm；
4.万向脚轮，前二只万向带锁止功能脚轮，2后二只万向脚轮;脚轮与台架用M6*4螺丝固定,脚轮100mm×50mm(直径×宽度)，脚轮支撑：1.0T；
5.减速机：MOPA70；1：70；
三、实训（实验）项目
1.油电混合动力汽车变速器结构与原理认知实训。
2.油电混合动力汽车变速器拆装与检测实训。
四、基本配置
（丰田普锐斯）油电混合动力汽车变速器总成、拆装翻转架(带自锁脚轮装置，带立柱钢管200*200*5mm，950×680×850mm(长×宽×高)、减速机构（带摇手盘等附件）、设备操作说明书。
