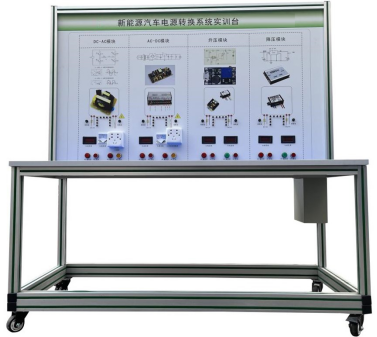

ZYQC-XNY-039新能源汽车电源转换系统实训台

一、产品简介

选用新能源汽车电源转换系统模块制作，可以搭接DC-AC、AC-DC、升压、降压等电路，展示电源转换系统的结构和控制原理。适用于了解与验证DC-AC、AC-DC、升压、降压教学实训实验。

二、功能特点

1.该设备完整展示新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑。

2.面板采用4mm厚铝塑板，面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照原理图和实物，认识和分析系统的工作原理。

3.面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用仪器测量参数。

4.设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

5.设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养。

6.配套实训指导书等教学资料，完整讲述工作原理，实训项目等。

三、技术规格

1.外接电源：交流220V±10% 50Hz

2.工作电压：交流220V等

3.工作温度：-40℃～+50℃

4.外形尺寸：1600×700×1700mm(长×宽×高)

5.电源转换模块：DC-AC模块（12V转220V）、AC-DC模块（220V转12V）、升压模块（12V转24V）、降压模块（24V转12V）。

四、实训实验项目

1.新能源汽车DC-DC 变换器的功能认知。

2.新能源汽车DC-DC 变换器结构原理认知。

3.新能源汽车DC-AC 变换器的功能认知。

4.新能源汽车DC-AC 变换器结构原理认知。

5.新能源汽车AC-DC 变换器的功能认知。

6.新能源汽车AC-DC 变换器结构原理认知。

五、基本配置

DC-AC模块（12V转220V）、点火开关、AC-DC模块（220V转12V）、升压模块（12V转24V）、降压模块（24V转12V）、发光二极管闪光灯灯条、指示灯、操作开关、接触器、急停开关、一体化全铝合金型材搭建的移动台架（带自锁脚轮装置，带安装检测端子的原理面板）、设备操作说明书。
