ZYQC-XNY-A07动力电池组及BMS管理系统实验箱

一.产品简介

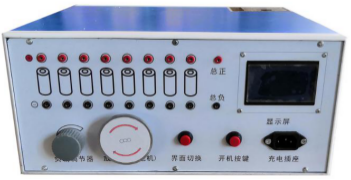

  该设备采用电池及其管理BMS系统实物为基础，展示电池及其管理BMS系统的组成结构和工作过程。部件采用比例缩小化仿真部件与真实部件，制作而成的电池及其管理BMS系统实验箱。箱体外安装精致不锈钢提手，方便携带与开展教学。

二.功能特点

1.真实可运行的电池及其管理BMS系统，展示电池及其管理BMS系统的组成结构。

2.操纵开关等，可真实演示电池及其管理BMS系统的工作过程。

3.面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学员可直观对照电路图和实物，认识和分析控制系统的工作原理。

4.面板上安装有检测端子，可直接在面板上检测系统各电路元件的电信号，如电阻、电压、电流、频率信号等。

5.箱体部分采用4mm铝塑板结构，外形美观。

6.工作采用普通220V交流电源。

三.技术规格

实验箱外形：480mm*350mm*150mm (长×宽×高)

外接电源：AC 220V±10% 50Hz

工作电压：DC 12V

工作温度：-40℃～+50℃

机箱：4mm铝塑板结构；

外箱提手：4201-140钢

四.实训实验项目

1.新能源动力电池包（BMS）控制原理认知。

2.新能源动力电池包（BMS）主要零部件功能认知。

3.新能源动力电池包（BMS）各种状态下逻辑控制关系，掌握电流，电压，电池压差，电池温度等参数变化规律认知。

4.BMS如何采集动力电池组压差，并控制充电和放电过程实训实验。

5.BMS如何采集动力电池组温差，并控制充电和放电过程实训实验。

6.新能源动力电池包（BMS）故障分析与诊断。

五.基本配置
