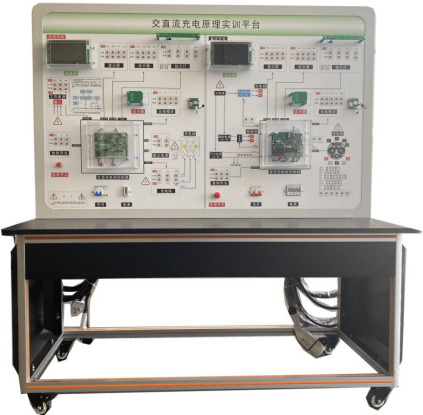

ZYQC-XNY-D01交直流充电桩实训装置

产品功能

1.直流充电桩采用国标电源模块，电源模块带有 CAN 通讯模块，额定功率32000W，输出电压 0-112V；额定电流：40A 具有较高的安全性；

2.交流充电桩配套漏电保护器、集成式充电控制模块、刷卡模块、充电状态指示灯、急停开关、交流充电器等实物。面板喷绘有交流充电原理示意图和充电桩标准参数值，可与实物配套进行充电原理教学训练；

实训项目

交流/直流充电桩结构原理认知；

交流/直流充电桩充电操作方法；

交流充电桩 cc 信号测量；

交流充电桩集成式控制模块的结构组成工作原理认知；

直流充电 CAN、CC1、S-、S+、A-、A+、PE 等信号的测量。

基本配置

漏电保护器 1 套；

辅助电源 1 套；

充电控制模块 1 套；

DC+\DC-高压接触器 1 套；

显示器 1 套；

CAN 电源模块 1 套；

直流充电枪 1 套；

急停开关 2 套；

漏电保护器 1 套；

集成式充电控制模块 1 套；

刷卡模块 1 套；

充电状态指示灯 1 套；

交流充电器 1 套；

一体化全铝合金型材搭建的移动台架（1600×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板）1 套；

技术规格

5.1 设备尺寸（长×宽×高）：1600×700×1700mm；

5.2 工作电压：AC220V 50Hz；

5.3 直流模块：3200W；

5.4 交流充电模块：7000W。

6.设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

7.设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养。
