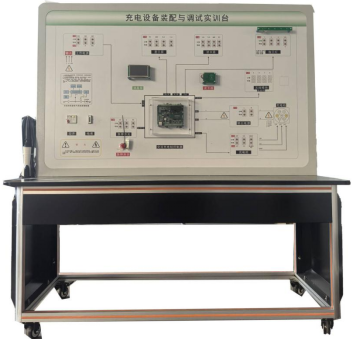

ZYQC-XNY-D02充电设备装调实训平台

一、产品简介

充电设备装调实训平台采用国标充电桩为基础制作，可完成交流充电设备的工作原理认知、充电桩装调、充电负载测试教学训练。

二、产品功能

1.实训台由充电桩装配调试箱、示教板、充电桩测试模块、显示屏及充电刷卡模块组成；

2.充电桩装配调试箱可进行单相断路器、浪涌保护器、智能电表、交流接触器、辅助电源、主控板、枪锁模块、急停开关、门禁开关的装调训练；

3.装调接线采用导轨式接线排，接线方便可快速进行更换，可进行自由拼装；

4.充电设备调试装置可进行 1A、2A、5A、8A、16A 负载选择，负载模块装配有急停开关，紧急情况下可断开充电和负载模块。当负载模块过温时，过温报警器会发出声光报警提示，同时断开充电；

5.充电桩配套≥7 寸触摸显示屏，通过显示屏可进行充电模式的选择，计费费率的设置、时段设置、时间设置、故障信息查询、保护设置。

充电时通过显示屏可实时查看充电电压、充电电流、实时充电电量、实时充电金额、实时充电时长等信息。通过显示屏可结束充电；

6.实训台具有刷卡功能，通过刷卡可启动和结束充电；

7.设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养。

8.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

三、实训项目

1.可进行充电桩部件装配；

2.充电桩使用方法；

3.充电桩线路连接；

4.充电桩线路检查；

5.充电桩线路核验；

6.充电桩线路复检；

7.充电桩线路测试；

8.充电桩故障排除；

9.充电桩调试；

四、基本配置

1.充电桩装配调试组件 1 套；

2.示教板 1 套；

3.充电桩测试模块 1 套；

4.显示屏 1 套；

5.充电刷卡模块 1 套；

6.负载箱 1 套

五、技术规格

1、设备尺寸（长×宽×高）：1600×700×1700mm；

2、工作电压：AC220V，50HZ；

3、充电电流：32A。

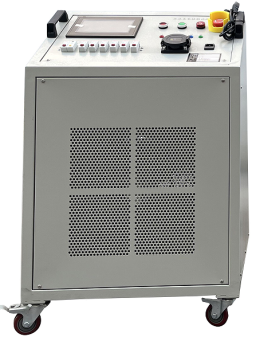

六、负载箱

功率：7KW；电流：0-32A可调；冷却方式：强制风冷；工作电源；AC 220V 50HZ；额定输入电压：AC 220V 50HZ；设备尺寸;约600*750*960mm.

充电桩负载装置设备技术参数

额定输入（电压AC220V），额定输入（功率P≥7.5kW； I≥34A），功率分档（共 6 档，可任意组合使用）、使用情况（最小负载档位为 1A，可实现 1A 到 最大值 之间以 1A 为步进值的分段式连续可调）、负载精度（≤±5

）、显式方式（显示电压、电流、功率等电参数）、工作电源（单相 AC220V/50HZ）、接线方式（充电枪头可直接插至负载箱使用,枪座安装面板上）、控制方式（面板手动控制，分档设定加载使用空气开关加载）、防护等级（IP20，适合室内使用）、风扇噪音（≤70 分贝）、冷却方式（强制风冷）、工作方式（可以连续工作）、保护功能（过温报警 过温保护 蜂鸣提示等）、机箱构造（尺寸约：宽 600*深 750*高 986mm）、适用环境温度（-10℃～+50℃）、移动方式（采用载重型万向脚轮，前后各 2 只，2 只带锁）。
