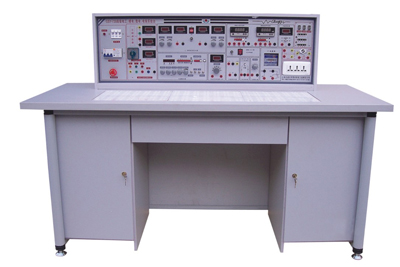

首页 > 电工电子类 >  高级电工实验台,电工实训装置

电工实训装置具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进。实验项目更加丰富、覆盖面广、实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配了智能化数字交直流电表，测量精度高、测量范围宽、使用方便。电工强电部分实验均采用隐蔽式电学插座，接触可靠、安全；继电接触器、按钮、时间继电器等做成独立箱式，元器件接点均已引至电学专用插座上，实验方便、快捷。弱电部分在九孔通用实验底板上完成，实验机动、灵活、动手动脑能力强。元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。平台式设计，实验元件分立式，院校除能完成指导书上实验，还可以利用元器件设计符合自身学校要求的实验内容。实验台高度为1.15M，实验室布局不受设备高度限制。

电工实训装置适用范围：
适用高等院校及要求较高的中专、技校、职业学校、科研单位，可完成电工学、电工原理、电路分析、继电控制等课程实验、实训。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。

电工实训装置实验台构成与性能：
1、 电源及参数：
1.1、 输入电源：三相四线电源，输入时指示灯亮。
1.2、 电源输出：有嵌入式保险盒和三相漏电开关二级保护功能。
A组：单、三相可调交流电源，提供0－380V连续可调的交流电源，同时可得到0—240V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压输出电压）。
B组：低压交流3、6、9、12、15、18、24V电源，最大输出电流1.5A。
C组：低压直流稳压电源，电压5V，电流0.5A。
D组：双路恒流稳压电源，二路输出电压均为0—30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每组输出有0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
E组：单相交流市电输出，由万能插板供用户自备设备使用。
2、函数信号发生器
2.1输出波形：正弦波，三角波，方波。
2.2频率范围：5HZ－550KHZ，分五个频段。
2.3频率指示：由HZ表直接读出
2.4电压输出范围：正弦波5HZ－250KHZ>4.5V,250KHZ-550KHZ>3.5V,三级衰减：0db,20db,40db,具有连续可调，有表指示。矩形波：5HZ－250KHZ＞4.5V，250KHZ－550KHZ＞3.5V幅度连续可调；三角波：5HZ－550KHZ＞1V
2.5内置式电度表：台内装有一台单相电度表，接线端孔引到面板，具有工作可视框。
2.6内置式日光灯组件：台内己安装一套日光灯组件，实验方便、安全。
2.7智能型直流电流表：精度0.5级，量程分4档，分别为±4mA、±40mA、±400mA、±4000mA,具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按键，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。
2.8智能型交流电流表：精度0.5级，量程分4档，分别为4mA、40mA、400mA、4000mA具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按键，可根据实验情况随时更改任一量程上下限报警数值和回差数据，使用方便，精度高，安全可靠。

实验操作桌：
由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。

高级电工实验台构成与配备（以二十四座为例）
1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板（尺寸：35×90cm），低压电路实验在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装方便。继电控制实验由实验箱与专用隐蔽式控制线来完成，根据高压实验与低压控制不同特点配置不同导线、不同实验方法，实验安全系数大大提高。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面（如需要在桌上放置电动机、焊接等）实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。

2、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。

3、实验台，共12台，每张学生实验操作桌上配置1台。

4、器材配备：
01继电控制实验箱一　；             02继电控制实验箱二　；
03继电控制实验箱三  ；                04继电控制实验箱四　；
05　三相负载　；13台0.18KW三相电动机，39只电流测试插座，26只1.5级直流电表，13只MF－500万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套低压实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、集成座等元件单元盒（元件已装在透明单元盒内），25张学生凳，双门立柜1个。

5、用户自备器材：功率表、滑动变阻器、毫伏表。

实验项目：
1、 电工测量仪表的使用及减少内阻测量误差的方法。
2、 常用元件的识别与检测。
3、 线性元件与非线性元件的伏安特性 。
4、 未知电阻元件伏安特性测绘 。
5、 电源的外特性。
6、 电位值、电压值的测量及电路电位图的绘制。
7、 电流表和电压表的扩程。
8、 欧姆表的设计 。
9、 基尔霍夫定律的验证。
10、 验证楞次定律。
11、 迭加原理与互易定理的验证。
12、 戴维南定理与诺顿定理的验证。
13、 电压源与电流源的等效变换。
14、 受控源特性的研究。
15、 示波器和信号发生器的使用及典型电信号的观察与测量。
16、 一阶电路实验。
17、 二阶电路过度过程。
18、 研究LC元件在直流和交流电路中的特性。
19、 负载获得最大功率的条件。
20、 三表法测定交流电路参数（用三表法测量交流电路等效参数）。
21、 正弦交流电路中RLC元件的频率特性。
22、 RL及RC串联电路实验。
23、 RLC串联谐振电路。
24、 日光灯电路的连接及功率因数的改善。
25、 三相负载的星、三角接法。
26、 三相电路功率的测量。
27、 RC网络频率特性和选频特性的研究 。
28、 二端口网络的研究。
29、 单相铁芯变压器特性的测试 。
30、 互感线圈电路的研究 。
31、 单相电度表的校验。
32、 负阻抗变换器实验。
33、 回转器特性测试。
34、 三相异步电动机的使用和起动。
35、 三相异步电动机继电接触控制基本电路。
36、 按钮、接触器复合联锁的控制电路。
37、 三相异步电动机时间继电器控制Y－△起动控制实验。
……自由设计实验项目。
