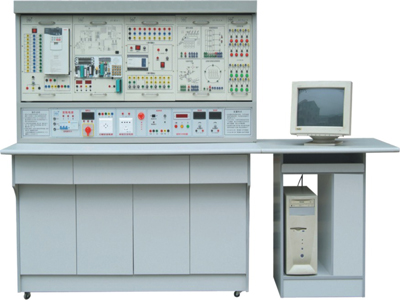

ZY-2006工业自动化实验考核装置
工业自动化实验考核设备是集单片机、可编程控制器(PLC)、变频调速器于一体的工业自动控制理论的理想实验实训考核设备。
单片机：采用目前广为流行的51系列单片机，并配有51仿真器及编程器，实验系统采用挂箱结构和多功能实验考核系统。因此实验设备不仅仅局限于实验，同时可以进行单片机的程序开发和单片机的考核，还提供多种参考实验程序，是目前较为全面的单片机实验考核系统。
可编程控制器(PLC)：采用目前较为流行的日本三菱FX1N主机，实验程序采用挂箱结构，主机所有I/O口通过接线端子输出，与各实验挂箱的连接极为方便，所有连接均采用接插件形式，插拨方便、接触可靠、连线快捷，可以反复使用。实验装置提供典型的工控实验程序，通过实验实训程序可以了解和掌握PLC的原理及工作过程，为参加工作打下坚实基础。
变频器：采用日本三菱FR-A4540-1.5K主机，主机所有接口通过接线端子输出，使学生通过实验极易掌握变频器的原理和运用，是目前较为理想的变频器实验装置。
一、外形尺寸及电气参数：
1、实验台：外形尺寸：1500mm×700mm×760mm
2、实验屏尺寸：1500mm×800mm
3、输入电压：AC380V
4、输出电压：AC380V AC220V DC24V DC5V
5、具有三相漏电保护
6、具有紧急停止开关
7、PLC主机型号：三菱FX1N-40MR
8、变频器主机型号：三菱FR-A4540-1.5K
9、51仿真器、编程器型号：BF51
二、实验内容：
1、单片机单元：
自由实验系统：包括MCS51单片机最小系统，装有优质单片机锁紧集成插座，使实验极为方便。实验系统板可做单片机的输入、输出口的实验，数据传送实验、多字节加法实验、双字节乘法实验、数制转换实验、数据排续实验、分支程序设计实验、布尔操作及子程序设计实验、定时器计数器实验、外部及内部中断实验、键盘及显示实验、AD转换实验、单片机与单片机通讯实验(需二台实验系统)、单片机与PC机通讯实验、音乐实验、E2PROM存储器实验等。单片机实验系统可以方便地将51的所有32个输入、输出端口用排线引出，以方便开发程序之用。
编程器及仿真器实验：编程器和仿真器与单片机实验系统连接极为方便，只需将仿真头连接单片机实验板的锁紧座，无须另接电源，编程仿真由拨动开关控制，用同一串口与计算机连接。编程器可对ATMEL的51系列单片机进行读、写、擦除、校验、加密等操作。
挂箱实验项目：1.定时计数器的应用；2.电子钟控制系统；3.D/A转换；4.交通灯控制系统；5.闪光等控制；6.A/D转换应用系统；7.抢答器应用系统；8.查询式按键系统；9.矩阵式按键系统；10.继电器输出接口；11.动态显示应用；12.发射灯中断控制。
仿真器指标：1.可仿真89C51、89C52、89S51、89S52、89C58 等等51内核的单片机；2.直接支持 KEIL C51的IDE开发仿真环境，64K用户可使用仿真程序空间，0000～FFFF，采用顶级仿真芯片，监控程序存储在特殊空间，绝不占用0000～FFFF的64K的仿真空间；3.RS-232通讯接口, 波特率4.8 Kbps- 57.6 Kbps自适应；4.仿真频率0-40 MHz晶振可选,系统配置11.0592 MHz；5.程序代码可以重复装载，无需预先擦除用户程序空间；6.监控程序占用用户的资源少，全速运行不占用资源；7.片内 64K 程序空间可以随时进行在线程序更新，可以调试长达几千行的楼宇智能控制大型程序、键盘控制汉字液晶显示大型程序；8.可单步、断点、全速、可参考变量、RAM变量；9.支持汇编、C语言，混合调试；10.板载仿真头接口可以和任何的试验板、目标板进行连接，从而达到硬件仿真的无限扩展；11.采用工业级64K超大容量仿真芯片作为核心部件，抗干扰能力级强，可仿真次数大于等于10万次；12.仿真频率最高33/40MHz；13.支持同时最多10个断点 。
2、PLC可编程控制器单元：
1)邮件分拣机实验系统
2)电梯控制实验系统
3)机械手实验系统
4)五相步进电机控制实验系统
5)电机控制实验系统
6)七段数码实验系统
7)天塔之光实验系统
8)交通信号等自控和手控实验系统
9)水塔水为自动控制按系统
10)自控成型机实验系统
11)自控扎刚机实验系统
12)多种液体混合控制实验系统
13)自动送料装车实验系统
3、变频器单元：
1)开环系统实验
2)多段速度运转实验
3)闭环系统实验
4)程序运转实验
5)速度反馈系统实验
6)瞬时停电起动实验
7)速度定位系统实验
8)PID控制系统
9)并用操作运转实验
10)网络控制实验
11)通讯操作运转实验
…………自由设计实验。

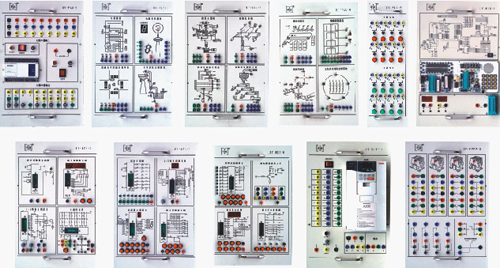

实验挂箱:
|
