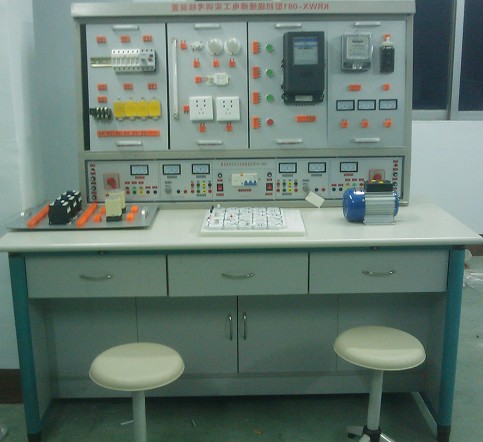

ZY-081初级维修电工实训考核装置(普通型)
一、概述
本装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能
1.输入电压：三相四线制380V±10% 50Hz
2.工作环境：环境温度范围为-5～＋40℃
3.装置容量：＜1KVA
4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5.外形尺寸：1600mm×700mm×1450mm
三、实训装置的基本配置及功能
本实训台主要由实训屏、实训挂箱、实训器材、实训桌等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流稳压稳流电源：电压1.25-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
（二）实训挂箱及器材配备
1、KR-61维修电工挂箱（一）
2、KR-62维修电工挂箱（二）
3、KR-63维修电工挂箱（三）
4、KR-64维修电工挂箱（四）
5、KR-65维修电工挂箱（五）
6、万能实训板 2块
7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
8、三相鼠笼异步电动机180W Y/△ 1台
9、安全配备灭火器 全室1台
（三）实训桌
铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目
实验一、三相异步电动机闸刀开关正转控制
实验二、三相异步电动机点动和自锁控制
实验三、三相异步电动机的正反转控制线路
实验四、三相鼠笼式异步电动机的降压起动控制线路
实验五、直接起动及能耗制动控制
实验六、工作台自动往返循环控制线路
实验七、铣床主轴与进给电动机的控制
实验八、C620型车床的电气控制线路
实验九、三相异步电动机的反接制动控制线路
实验十、电动葫芦电气控制电路控制
实验十一、电工技能训
训练一、配电板的安装
训练二、常用灯具的安装
训练三、单相电容式电动机故障分析与排除
训练四、电气触电安全急救常识
实验十二、电子技术综合训练
一、单相桥式整流电路
|
