  一、

WM-095型挖掘机模拟器是我公司根据的挖掘机驾驶员培训大纲和的驾驶模拟器行业标准(JT/T398-2005)开发而成的产品,驾驶座舱进行了大量技术创新和改进,并配置了的“WJR挖掘机模拟软件10.0”版,该软件提供丰富、逼真的各种操作课题及功能,为挖掘机培训学校首选教学设备。

 二、

(一)、挖掘机模拟教学仪硬件采用:
该设备硬件由驾驶座椅、计算机舱、底座平台、品牌计算机,视屏显示器,高灵敏度操作手柄,行走操作杆,液压安全锁杆,数据采集卡及各种功能控制按钮组件等组成。设备采用与真实挖掘机相同的操作部件,逼真的操作手感,使得其操作功能、操作感觉与真机完全吻合;其包含:
操作手柄:
采用和真机完全相同的下压式操作方式,其全部零部件都采用激光线切割完成,并采用自锁螺丝锁紧,实现了整个手柄无焊接、无拼凑,最大限度的降低了各种故障隐患;传感器采用先进的霍尔传感器,利用磁场的强弱区别来实现手柄操作的模拟量,无任何接触式摩擦损耗,将手柄的使用寿命延长至2-3年!见下图

  操作手柄(1)               操作手柄(2)

行走控制踏板:采用与真机完全相同的零部件进行组装生产,保证学员操作感觉与真机操作效果完全相同,在保证产品质量的同时实现了与真机的最大相似性!见下图1、2


行走脚踏(1)    行走脚踏(2)



油门大小调节:油门控制旋钮配合设备软件中的声音、速度模块可以进行各种油门速度的操作训练,实现与真机相同的操作速度变化效果。见下图



油门旋钮

液压安全锁杆:为液压挖掘机所必备的操作部件之一,其功能是当挖掘机拉起液压安全锁后,所有的液压部件都被锁死,避免了由于误操作而造成的各种重大安全事故!该WM系列10.0版本模拟机参照挖掘机安全锁的位置及结构设计,保证与真机完全的效果及外观。见下图1、2


液压安全锁杆(1)            液压安全锁杆(2)

行走档位调节:通过提供2种不同速度(兔子档、乌龟档)的挖掘机行走档位,与真机完全相似的操作速度来实现学员操作时逼真的视觉效果!
功能控制按钮:该组合控制按钮包括:反正手机器切换按钮、驾驶室视角及外部视角切换按钮、一键开关机功能、退出控制按钮等,配合软件设计以此实现各种强大的操作功能。


 功能按钮          破碎锤开关

(二)、软件部分
该模拟器配备的WJR挖掘机模拟软件10.0版,该软件为我公司结合挖掘机培训行业标准设计完成,具有自主知识产权,是一款理论与实践操作考评相结合的软件。
软件采用挖掘机多自由度数字模型,实现挖掘机各种转向、行走和大小臂、铲斗运动的逼真模拟;另外利用的计算机技术,实现真实的三维场景及逼真的声音模拟。

1、训练课题按照三个模式分别进行操作训练:基础训练,考核操作和理论学习。
a)、基础训练模式:空动作,挖土训练,行走驾驶,装车训练,挖沟训练,找平训练,上下板车,上下坡,破碎训练,划线挖沟操作,兜堆作业操作,自由作业操作等功能模块。
b)、理论学习包括:
1)、理论文档:包含2383张关于挖掘机安全、操作、保养等方面的理论文档资料,丰富详尽的图片及文字说明彻底解决了培训学校在教学中的理论知识缺乏等缺陷!
2)、教学录像:利用该功能,可以播放45盘挖掘机、装载机及叉车操作的各种安全、保养、操作知识等教学录像,为学员提供实用、规范的实际真机操作演练!
3)、理论考核:参照国家GB5306-85《特种作业人员安全技术考核管理规则》的标准,依据安全教育和培训教学大纲、教材编写了标准化试题,另外还提供添加地方题库的功能,海量的模拟考核试题来帮助学员理论考试的顺利通过!


     基础训练          实操训练         考核训练

2、该挖掘机模拟软件提供二种不同型号(6吨、20吨)的挖掘机3D模型供学员选择练习

实现一台模拟器就可以让学员练习到不同吨位的挖掘机操作方法,提供全方位的训练内容,为以后的毕业实习打下坚实的操作基础。

20吨挖掘机模型            6吨挖掘机模型

3、通过红蓝眼镜实现真正的3D视觉效果。
软件实现了与3D电影一样的红蓝眼镜视觉效果功能,通过佩戴专业的红蓝眼镜来进行模拟机操作,以此实现软件独特的3D动态视觉效果,大大提高了学员的学习兴趣及操作效果,彻底将3D平面视觉效果升级为高水准的3D立体动态视觉效果。


4、即时评判系统

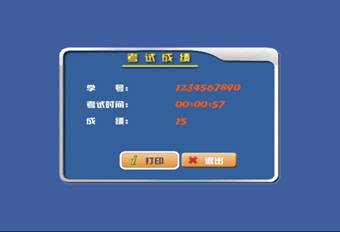

学员操作完软件中每个课题后,系统都会根据其完成时间、剩余分数进行评判该学员操作是否合格,便于学员、老师及时了解学习效果并进行教学调整,从而大大提高了学校的教学质量。


5
、针对学校的个性化设计

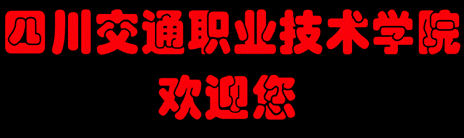

教学仪器启动后会显示学校名称例如“四川交通职业技术学院 欢迎您”字样!


6
、软件其他功能 该软件还具备了其他同类软件所不具备的相关功能,比如:软件中用于提示导向轮位置的结构缩略图、挖掘机模型行驶在不平整路面上机器的颠簸视觉表现效果、挖掘机上部旋转体与下部履带相对位置的提示图、软件操作时间提示、错误操作提示等,通过强大的软件功能结合完全吻合的硬件操控系统,从而实现了该模拟器在学校的整个培训流程环节中起到了不可或缺的作用。

三、技术参数:

操作部件



底座承载能力

底座采用1.0材质铁板制作,该组部件工艺全部采用整体喷塑处理,解决静电、防锈问题,该底座框架可承载重量最少100kg 。

座椅

采用徐工配套挖掘机座椅C5型;底座采用橡胶套保护,可防尘,便于清洁。坐垫和靠背海绵均采用真空发泡一次成型技术制造,表面材料为黑色PVC。

操作箱

徐工工程机械专用操作箱 ;配备工程机械专用先导手柄操纵箱体,一次成型整体压模,美观大方;配套液压安全锁杆,实现与真机相同操作,培养学员安全操作意识。

行走脚踏

仿真HZ-15型,铁质材料制作,带防滑铝板设计,美观大方,操作方便与真机操纵感觉相同。(带行走操纵杆,采用与真机相同的制造原理及工艺)

操作手柄

HZ-35型高精度操作手柄,可以进行挖掘机手柄4个方向8个操作动作的模拟操作,实现模拟教学设备与真机操作的最大仿真性。(采用与液压先导阀手柄机械部分相同的制造原理,材质为铁制材料及线切割工艺生产)

电脑配置

海尔品牌PC(全国三年联保)

CPU、主板

Intel奔腾双核E6600、2.3Ghz 、主板MS-N520L

硬盘

大容量500G高速存储硬盘

显卡

ATI Radeon HD 4650 PCI Express x16

内存

2G

传感器

电源电压5V静态电压50%Vcc,7.5mV/mT~20mV/mT灵敏度,输出电压低端<1.0V,输出电压高端>4.2V。采用霍尔集成电路传感器,该传感器采用半导体集成技术制造的磁敏电路,它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器,温度补偿电路和集电极开路的输出级组成的磁敏传感电路,其输入为磁感应强度,输出是一个数字电压讯号。

显示器

27--32寸 品牌液晶显示器

单片机

电源电压5V静态电压,USB接口,工作电流<30mA,该单片机采用优质板材,自我研发,系统稳定等特点,确保产品各部件通过传感器数据收集信号,单片机进行数据处理反馈到仿真操作软件中,保证了各操作部件与软件中三维仿真模型的实时反映。

挖掘机模拟操作软件系统

WJ-095软件操作系统;功能强大,仿真挖掘机各种操作场景及课题。

外部尺寸

质量

高度

单机重量

单机重量

单机重量

总重量(含木质全封闭包装箱)

110Cm

100Kg

100Kg

100Kg

120Kg

四、产品配置单

序号

名称

型号

单位

数量

备注

1

底座

ZM-7

1

自主制作

2

座椅

C5

1



3

操作箱

XG-WJ09

2



4

手柄

WJ-a

4



5

行走脚踏

WJ-b

2



6

液压安全锁

WJ-c

1



7

单片机

A型

2

自主设计

8

传感器

HE-2

16

霍尔传感器、 光电传感器

9

PC主机

BYX-5

1

海尔品牌

10

显示器

Hz-272

1

27-32寸液晶

11

控制面板



2



12

数据传输线



3

音频、视频数据线及USB数据线

五、配套教学资料

各项理论教学
资料明细:

一、挖掘机操作视频资料
1、挖掘机教材1
2、挖掘机教材2
3、挖掘机教材3
4、挖掘机教材4
5、斗山55挖掘机(安全知识、保养知识、操作控制、操作知识共计四盘)
6、斗山220挖掘机(安全知识、保养知识、操作控制、操作知识共计四盘)
7、斗山225挖掘机(安全知识、保养知识、操作控制、操作知识共计四盘)
8、三一挖掘机(操作、保养共计二盘)
9、挖掘机禁止作业内容
10、小松200-6操作与维护
11、PC2OO-7的操作与保养
12、小松山推操作与保养规程
13、第一届挖掘机操作大赛上集
14、第一届挖掘机操作大赛下集
15、现代挖掘机维护保养-七型
16、液压部件讲解录像(主泵、回转接头、PPC阀、旋转马达、终传动、主阀)
二、装载机操作录像资料
1、 WA-3操作与保养
2、厦工装载机操作与保养
3、装载机结构讲座
4、装载机-主控阀拆装
5、临工装载机操作与保养
三、叉车操作录像资料
1、中国叉车状元赛(上)
2、中国叉车状元赛(下)
3、叉车的基本操作
4、叉车常见故障排除
5、叉车的保养与维修
6、叉车培训教材
7、叉车培训资料
四、塔式起重机操作录像
1、塔式起重机操作1
2、塔式起重机操作2
全套共计:45盘录像教学资料
幻灯片格式理论资料目录
1、挖掘机结构培训教材 56张
2、作业姿势及注意事项 39张
3、挖掘机拟人化比喻 5张
4、安全基础讲座 81张
5、避免倾翻事故 6张
6、避免火灾知识 5张
7、长期停机时的注意事项 8张
8、吊装作业方法 7张
9、厂内机动车辆安全监察 87张
10、冬季预热注意事项 6张
11、 防冻液常识 5张
12、燃油的科学管理 5张
13、机油维护方法 11张
14、液压油的管理方法 14张
15、建筑物安全解体讲座 90张
16、安全讲座-抓斗篇 46张
17、破碎锤的安全操作知识 25张
18、前端工作装置的正确选择 8张
19、前端工作装置的保养 6张
20、装载机械简介 27张
21、装载机液压系统故障诊断 46张
22、康明斯发动机培训 39张
23、维修动态演示幻灯片 27份
24、活塞杆变色的问题 5张
25、下部行走体保养方法 8张
26、空滤篇 8张
27、液滤篇 11张
28、斗齿篇 5张
29、典型液压系统 26张
30、日立EX400挖掘机液压系统 9张
31、叉车安全常识 13张
32、叉车的种类 8张
33、叉车安全操作 39张
34、主泵分解与安装(全套) 285张
35、三一挖掘机电气系统介绍 46张
36、电控发动机使用与保养 36张
37、PC-7 监控器使用手册 3册
38、电控柴油机故障诊断知识1
39、电控柴油机故障诊断知识2
40、电控柴油机故障诊断知识3
41、电控柴油机故障诊断知识4
42、电控发动机典型案例分析 3页
43、电控发动机基础教材 42页
44、中型挖掘机结构和性能 76张
45、发动机结构原理 122张
46、破碎锤故障案例
全套共计:68套 2383张幻灯片教学资料
其他相关理论教学资料如下:
液压挖掘机示教挂图(资料太多不一一列举,见谅!) 296份
操作规程文件夹 各种设备操作规程 98个
理论考试试卷 各种工程机械设备试卷 38份
教室墙体张贴内容 (基础操作、安全操作、保养) 97张
工程机械培训学校运作流程实战教程 1套
