ZY-6135型数控车床是中义数控机床教仪制造的透明教学模拟机床，外形美观，整机传动路线一目了然，配备高可靠的WA-2000S数控系统。该机床采用机电一体化设计，床身用高硬度工程塑料精制而成，采用四工位自动回转刀架，通过编程对各种盘类、轴类等塑料零件自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工件的切削加工，并能进行切槽、钻孔等工作。
一、特点：
1.该机床纵向,横向走刀均彩高精度丝杆与螺杆，混合式进电机驱动，定位精度高，转距大。
2、主轴采用进口变频调速器，可实现无级调节器速。
3、机床采用四工位自动转位刀架，适用加工开头复杂零件。
4、车削塑料制品，采用空气（风）冷却，不污染环境，使教师、学生更加清洁卫生。
二、用途：
1、高等工科院校的机制、机电一体化、自控及其它相关专业数控技术的教学实习和综合实验。
2、针对数控工业的数控机床、数控编程、数控原理。CAD/CAM等与专业专业课程的教学实验与培训。
三、数控系统主要功能：
1、控制轴数：二轴+主轴变频控制。
2、10“CRT显示，中、英文提示全幕菜单。
3、RS232接口通讯，全光电隔离，抗干扰性强。
4、丝杆反向间隙补偿，刀偏听偏信补偿。
5、程序模拟零件加工过程，图形轨迹显示，刀具路径显示。
6、标准ISO代码，G、M、S、F、T键盘输入，前后加工，后台编辑，56K内存，掉电保护。
7、操作功能：自动、手动、点动、MDI、回参考点、单段、任间段启动。
8、与编程模拟器进行器进行程序传输、加工。
三爪卡盘 |
Ф160mm |
床身上最大回转直径 |
Ф350mm |
最大工件长度 |
500mm |
电动刀架 |
四工位 |
主轴孔径 |
Ф400mm |
主轴转速、无级变速 |
100--1500mm |
进给量范围 |
50--1000mm/min |
主电动机功率 |
0.75KW |
机床外形尺寸（长*宽*高） |
1670*810*1500mm |
机床重量 |
350kg |

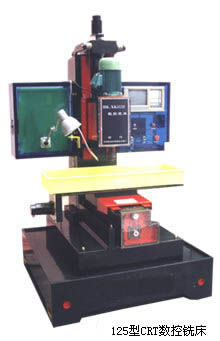

ＺＹ-XKJ125型数控铣床是中义数控机床教仪设备厂推出的教学数控模拟铣床，配备了高可靠性的WA-2000M数控系统。该机床能实现三坐联动，完成对塑料制品的铣、钻、铰等基本切削运动，并能加工形状复杂的零件。
一、特点：
1、机床采用矩形导轨，铝合金丝杆，导轨采用硬质工程塑料制造。
2、机床主轴采用进口变频器实现无级变速。
3、机床配胡标准的RS232接口与计算机通讯，CAD/CAM联网加工。
二、用途：
1、控制联动轴数：三轴+主轴变频控制。
2、10”CRT显示，中、英文提示/全屏幕提示。
3、RS232接口通讯，全光电隔离，抗干扰性强。
4、刀具长度补偿、半径补偿、丝杆的间隙补偿。
5、直线、圆弧插补、图形模拟显示，动态图形跟踪。
6、标准ISO代码、G、M、F、S、T键盘/DNC串行口输入，前台加工，后台编辑。
7、零件程序存储容量：56K（约3000段程序）
主轴钻夹头装夹范围 |
1-13 |
主轴转速范围 |
100-1500rpm |
工作台面积 |
840*250mm |
工作台三向选行程
（X、Y、Z） |
450*250*250mm |
主电动机功率 |
1.5KW |
T型槽数 |
3 |
机床外形尺寸（长*宽*高） |
1300*100*2100mm |
机床重量 |
450kg |
  |
|
|
