ZY6132型卧式数控车床主轴采用手动控制、机电一体化设计、外形美观、结构合理、用途广泛、操作方便，该机床可实现自动控制、能够车削加工多种零件的内外圆、端面、切槽、任意锥面、球面及公、英制螺纹、圆锥螺纹等工序，更适合大批量生产。数控系统可配置标准RS232接口，因而机床可以进入DNC系统。该机床床身导轨采用超音频淬火、工艺、耐磨性强、精度高、主轴系统结构先进、转速平稳、具有较高的切削性能。纵、横向采用滚珠丝杆传动。动态响应优良、噪音低。本机床适用于机械类高等学院、中等专业学校实训之用，可对学员进行各种编程操作训练及实际加工培训。
注意：
1、此机床只能摆放楼下，而且以整体运输，搬运时非常麻烦，进教室时要求教室门至少在1.5米宽。
2、货到时需校方处理卸货及安置固定方位地址，供方负责调试。

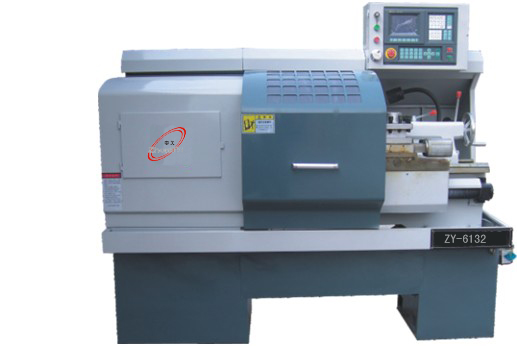

ZY-6132型 数控车床(教学/生产两用型)
ZY-6132型数控车床是设计精巧的经济型车床，配备高可靠性的华兴数控系统。即可用于教学，也可用于工厂生产。床身导轨选用耐磨铸铁，床鞍及溜板贴塑处理。进给传动采用滚珠丝杆副。外形全封闭防护。该机床采用机电一体化方式设计，采用四刀位自动回转刀架，操作简便、效率高，通过编程对各种盘类、轴类零件能自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工，并能进行切槽、钻扩、铰孔等工作。此机床并且可与ZY、2000型数控机床仿真软件实验室或ZY、2003型机电一体化数控编程实验室进行通讯配套使用。
数控车床技术参数：
项目 |
单位 |
|
项目 |
单位 |
|
床身上最大回转直径 |
mm |
340 |
X轴快速进给(配步进) |
mm/min |
3000 |
横滑板上最大回转直径 |
mm |
182 |
Z轴快速进给(配步进) |
mm/min |
6000 |
最大加工长度 |
mm |
750 |
X轴定位精度 |
mm |
±0.01 |
床身宽度 |
mm |
320 |
Z轴定位精度 |
mm |
±0.02 |
主轴转速范围 |
rpm |
100-2100 |
X轴重复定位精度 |
mm |
0.005 |
主轴内孔解锥度 |
|
莫氏6# |
Z轴重复定位精度 |
mm |
0.01 |
主轴通孔直径 |
|
52 |
尾座套筒锥度 |
|
莫氏4# |
刀具数量 |
把 |
四工位 |
尾座套筒行程 |
mm |
130 |
刀柄尺寸 |
mm |
20 |
主电机功率 |
Kw |
4 |
最小进给量 |
mm |
0.001 |
机床净重 |
kg |
1450 |
数控系统 |
可先配：广数、FANUC、SIEMENS、华中等，价格另仪。 |
|
