数控机床综合实验装是用于培养学生掌握数控机床的编程方法。掌握数控机床电控制原理、安装、调试、维修等实际动手能力的一套实用的实习装置。该实习装置采用模块化设计，便于组合和扩展。数控机床综合实验装置是由数控系统、机床电气控制接口板、主轴变频调速实验板、交流伺服驱动系统、主轴模拟运行、刀架（库）控制系统及电气输入/输出模块、开关电源、机床等组成。

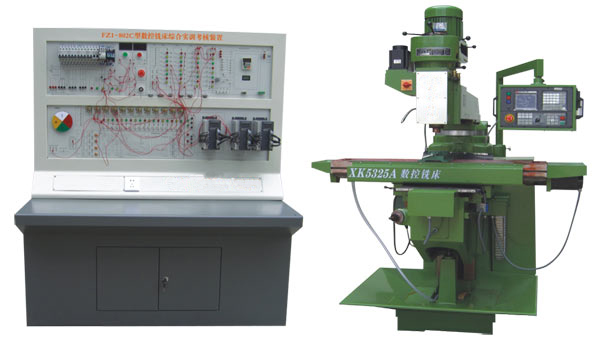

数控铣床综合实验装置是以SIEMENS802CBL数控系统以及现行机械主流部件为实训对象，机床电器排布与选型完全按照现行数控机床生产厂家的模式，拆装十分方便、灵活。

A、数控系统构成、连接与调试实训
1、数控综合试验台连接与调试实训
1）数控综合试验台的结构；
2）数控装置基本连接；
2、数控系统接口的认识及连接
3、低压控制电路及PLC的控制与应用
4、数控系统传感器的选型与应用
5、数控机床电气控制系统设计原理
6、数控装置的参数设置及实验
7、数控机床运行调试实训
8、数控系统PLC设计及应用
9、伺服系统的调试运行实训

B、手工编程与仿真加工实训
1、数控铣床编程与仿真加工
1）数控程序结构、格式及指令体系的掌握；
2）各系统基本操作的了解；
3）数控铣床基本加工工艺的了解。
2、数控铣床编程与操作实训
1）数控铣床程序编辑的掌握
2）数控铣床基本操作的掌握
3）数控铣床系统功能的技巧应用
4）数控铣削中零件的装夹及加工
5）典型轴、套、盘类零件的编程及加工工
艺分析
注：加工工艺需在操作实训老师的指导下完成。

C、了解常见数控机床故障检测与维修实训
1、数控机床维护的基本要求和
故障处理方法
2、常用的故障自诊断技术
3、常用的故障检查方法
4、数控机床常见故障及处理
5、数控机床维修维护实训

D、了解数控机床安装、调试、验收实训
1、数控机床安装准备
2、数控机床就位与安装
3、数控机床调水平
4、数控机床功能调试与检

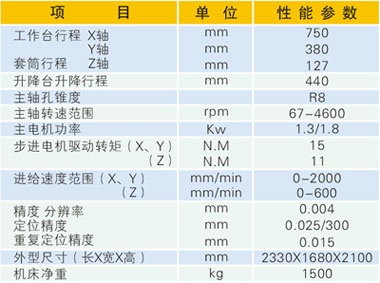

FZ XK5325A型 数控摇臂铣床规格

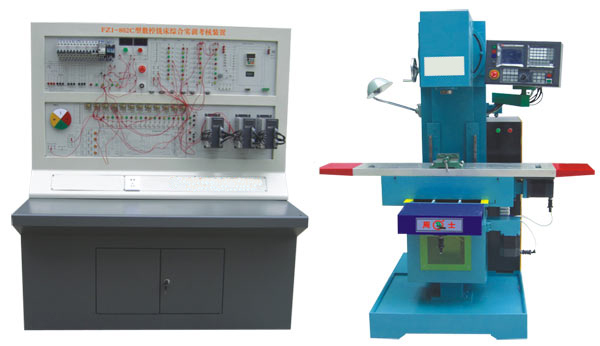

FZ1-802C型数控车床综合实训考核装置是根据《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标准）》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校
的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。

使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
